五大步驟教你正確使用流量計
插入式電磁流量計安裝說明：
提示：由于管道內的壓力對檢測桿有一個向外的推力所以為保險起見，較好采用停機即
在管道無壓條件下進行安裝。若不允許停機，安裝時則較好使管道壓力暫時降至≤0.2Mpa。
1.安裝前的準備工作

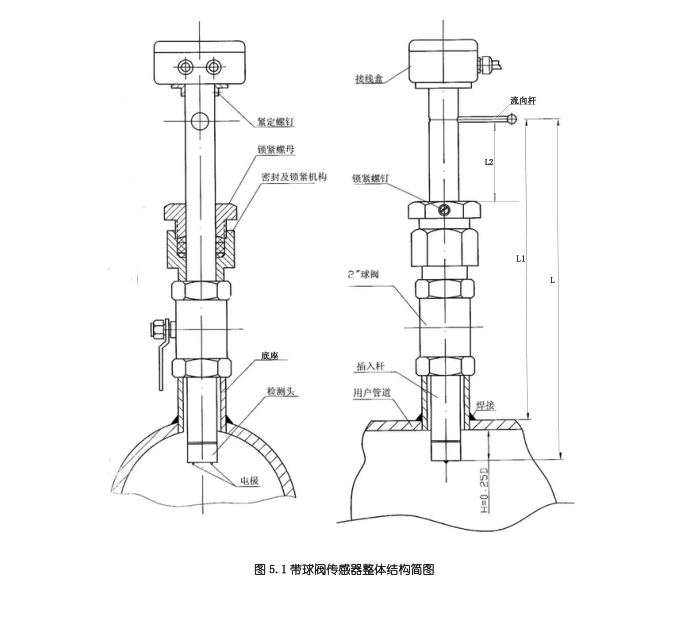

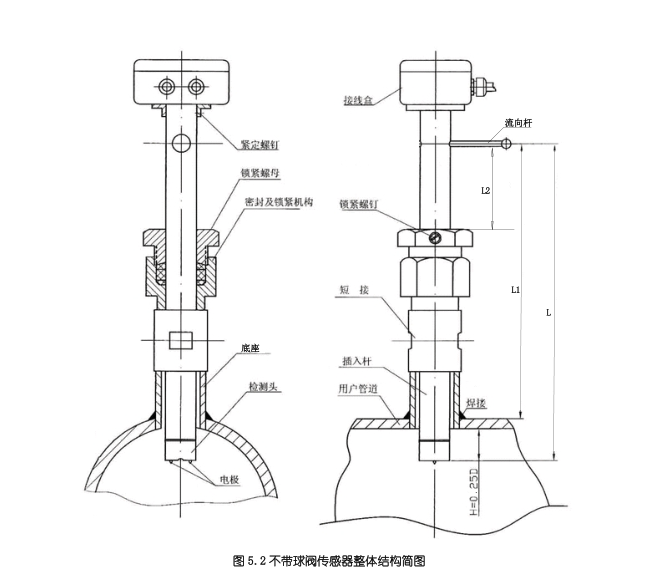

按圖 5.1、5.2 將插入桿向外提至電較與底座下端平齊（H=0）后測量并記錄尺寸 L2。
2.安裝—插入
（1）用戶管道應為水平設置，要求傳感器前置至少 5DN、其后至少應有 3DN 的直管段。
流量調節閥門應位于傳感器下游 3DN 以外。
用戶管道應無明顯的振動，管道內壁應無明顯凹凸不平。
（2）現在管道測量點處的正上方開一個φ60-62cm 的孔，要求圓孔四周邊緣光潔，無毛
刺和焊渣等等。
(3)將底座從傳感器上擰下來并專業的焊接在上述開孔處，要求：
A、如圖 5.3，使底座下端與管道內面平齊；
B、保持不漏。
（4）松開傳感器的 3 個緊鎖螺釘將檢測桿及檢測頭整體抽出待后面安裝。(注意：用戶
不得打開檢測頭與插入桿的連接！)
（5） 在底座的上端螺紋處纏以麻絲鉛油或纏以四氟生膠帶后將球閥連同密封及緊鎖機構
擰緊在上面。
（6）將檢測桿從上方慢慢地再插進去，將緊鎖螺母稍稍加勁擰緊，壓下插入桿測量 L2
與原記錄 L2 尺寸相同，安裝完成。進行下一步的插深的調試。
3.插深
（1）當選擇電較插入到平均流速時，根據管道紊流條件下平均流速點約在距管壁 H=0.25D
處（D：管道內徑）手壓手柄使插入桿再進入管道 H 深。 （此時的 L2=原 L2-H）
（2）確認插深無誤后，轉動流向桿，使其連線與管道中點平行，此時兩電較的連線
將與管道中點線垂直，即電較的連線與流速垂直。
（3）調整好之后，先用力將鎖緊螺母擰緊再分別固緊三只緊鎖螺母。它們的作用一是保持
插入桿不被管內壓力推出，二是保持插入桿不會振動。
（注意： 擰前兩只螺釘時只要接觸到插入桿后就不要再用力， 只須擰第三只螺釘時盡力擰緊，
保持插入桿在鎖緊螺母中間。 ）
（4）實際現場安裝時，只允許插深為 0.25D，即管道四分之一直徑處；不允許插入深
度為 0.5D，即管道中點處。
(5)松開接線盒下面的緊定螺釘，旋轉接線盒至自己滿意的位置擰緊緊定螺母釘即可。調整
即告完成。
4.安裝—取出
（1）先松開緊鎖螺母側面的 3 個緊定螺釘，再將緊鎖螺母退出 1—2 扣，以放松密封壓圈便
于取出插入桿。
（2）上提插入桿提出約為(H +250mm)長度后關閉球閥，即可將插入桿取出。
